'S werelds eerste parasitaire elementkoppelingsapparaat voor antenne -ontwerp
Het parasitaire elementkoppelingsapparaat verbetert de efficiëntie van de antenne door magnetische koppeling voor Wi-Fi 6E en Wi-Fi 7-producten, waardoor het geschikt is voor compacte elektronica.
Murata heeft het parasitaire elementkoppelingsapparaat geïntroduceerd, ontworpen om de efficiëntie van de antenne te verbeteren door magnetische koppeling met het parasitaire element te gebruiken.De oplossing is expliciet op maat gemaakt voor Wi-Fi 6 E- en Wi-Fi 7-producten.Het bedrijf beweert dat het 's werelds eerste aanbieding is voor deze normen.Vooral voordelig voor ontwerpers die werken aan smartphones, tablets, netwerkrouters, gameconsoles en andere elektronische apparaten, stelt het apparaat hen in staat om efficiëntere antennes te construeren - een kritische noodzaak voor veel hedendaagse gadgets.

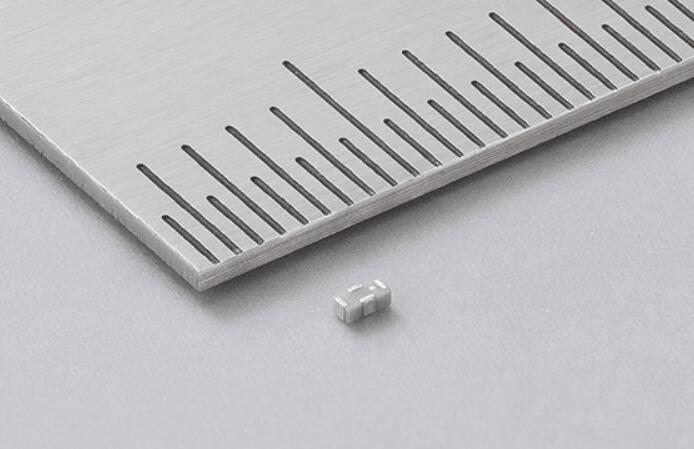

De oplossing van Murata is een parasitair elementkoppelingsapparaat, dat zijn meerlagige technologie gebruikt als een compacte component met vier terminale oppervlaktemontage van slechts 1,0 x 0,5 x 0,35 mm.Het parasitaire elementkoppelingsapparaat legt een effectievere verbinding tot stand tussen de voedingsantenne en zijn parasitaire elementen in vergelijking met vrije ruimtekoppeling.Met zijn compacte grootte bereikt dit kleine koppelingsapparaat robuuste koppelingsprestaties zonder te vertrouwen op magnetische materialen, wat niet geschikt zou zijn voor de beoogde bedrijfsfrequenties.
Met minimaal invoegverlies verbindt de ene zijde van het koppelingsapparaat tussen de RF -circuits van een apparaat en de belangrijkste antenne, terwijl de andere verbindt tussen de grond en het parasitaire element.Met deze verbeterde koppeling kunnen de resonantiekarakteristieken van het parasitaire element een aanvulling vormen op die van de voedingsantenne, waardoor een efficiëntere werking over een breder frequentiebereik of op meerdere discrete banden mogelijk wordt.
Het apparaat gaat voor de uitdaging wanneer antennes worden verkleind - verlaagde koppeling tussen de antenne en parasitaire elementen en verhoogde koppeling tussen de parasitaire elementen en de grond.Door effectieve koppeling tussen het voedingsantenne en het parasitaire element te handhaven, stelt het parasitaire elementkoppelingsapparaat ontwerpers in staat om geminiaturiseerde antenneontwerpmethoden te gebruiken zonder de efficiëntie van de communicatieband te beïnvloeden.
Naast het verminderen van impedantie-mismatch-problemen die verband houden met het gebruik van brede banden, pakt het apparaat ook zorgen op die voortvloeien uit het verbinden van antennes met niet-overeenkomende impedantie tot communicatiekranscircuits met behulp van lange kabels.Lange kabels kunnen mismatches van impedantie verergeren, wat leidt tot hoger dan verwachte insertieverlies en aanzienlijk verminderde draadloze communicatieprestaties.Door dit apparaat op te nemen, kunnen gebruikers de overeenkomst van de antennes verbeteren, waardoor de prestaties van de prestaties in draadloze communicatie worden geminimaliseerd, zelfs bij het gebruik van uitgebreide kabels.
