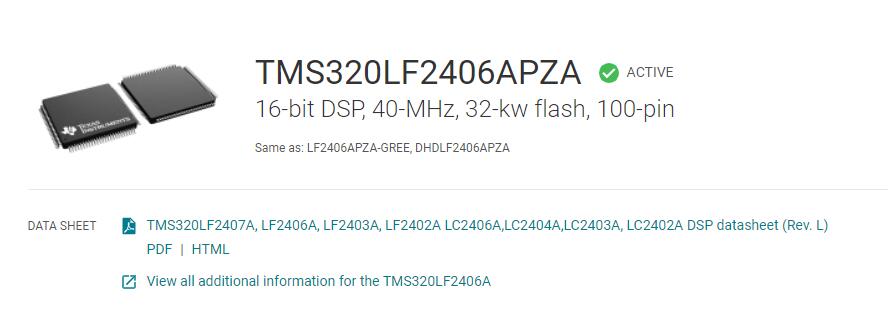

TMS320LF2406APZS 16-bit DSP, 40-MHz, 32-kW Flash, 100-pins
Beschrijving voor de TMS320LF2406A
De TMS320LF240XA- en TMS320LC240XA -apparaten, nieuwe leden van de TMS320C24X ™;Het genereren van digitale signaalprocessor (DSP) controllers, maken deel uit van de TMS320C2000 ™;Platform van vaste punt DSP's.De 240XA -apparaten bieden de verbeterde TMS320 ™;DSP-architectonisch ontwerp van de C2XX-kern CPU voor goedkope, goedkope en krachtige verwerkingsmogelijkheden.Verschillende geavanceerde randapparatuur, geoptimaliseerd voor digitale motor- en bewegingscontroletoepassingen, zijn geïntegreerd om een echte DSP-controller met één chip te bieden.Terwijl code-compatibel met de bestaande C24X ™;DSP -controller -apparaten, de 240xA biedt verhoogde verwerkingsprestaties (40 MIP's) en een hoger niveau van perifere integratie.Zie de sectie TMS320X240XA Apparaat Samenvatting voor apparaatspecifieke functies.
De 240XA -generatie biedt een scala aan geheugengroottes en verschillende randapparatuur op maat om te voldoen aan de specifieke prijs/prestatiepunten die nodig zijn voor verschillende toepassingen.Flash-apparaten van maximaal 32k woorden bieden een kosteneffectieve herprogrammeerbare oplossing voor volumeproductie.De 240XA-apparaten bieden een op wachtwoord gebaseerde "codebeveiliging" -functie die handig is bij het voorkomen van ongeautoriseerde duplicatie van eigen code die is opgeslagen in on-chip flash/ROM.Merk op dat op flash gebaseerde apparaten een opstart-ROM van 256 woorden bevatten om in-circuitprogrammering te vergemakkelijken.De 240XA-familie bevat ook ROM-apparaten die volledig pin-to-pins compatibel zijn met hun flash-tegenhangers.
Alle 240XA -apparaten bieden ten minste één module voor evenementenbeheer die is geoptimaliseerd voor digitale motorbesturing en stroomconversie -toepassingen.Mogelijkheden van deze module zijn onder meer center- en/of edge-uitgelijnde PWM-generatie, programmeerbare deadband om schietfouten te voorkomen en gesynchroniseerde analoog-naar-digitale conversie.Apparaten met dubbele gebeurtenismanagers maken meerdere motor- en/of converterregeling mogelijk met een enkele 240xa DSP -controller.Selecteer EV-pinnen zijn voorzien van een "input-qualifier" -circuit, dat onbedoelde pin-triggering door glitches minimaliseert.
De krachtige, 10-bit analoog-digitale converter (ADC) heeft een minimale conversietijd van 375 ns en biedt maximaal 16 kanalen analoge input.Door de autosequencing -mogelijkheid van de ADC kunnen maximaal 16 conversies plaatsvinden in een enkele conversiesessie zonder CPU -overhead.
Een seriële communicatie -interface (SCI) is geïntegreerd op alle apparaten om asynchrone communicatie te bieden aan andere apparaten in het systeem.Voor systemen die extra communicatie-interfaces vereisen, bieden de 2407A, 2406A, 2404A en 2403A een 16-bit synchrone seriële perifere interface (SPI).De 2407A, 2406A en 2403A bieden een communicatiemodule voor controller Area Network (CAN) die voldoet aan 2.0b -specificaties.Om de flexibiliteit van het apparaat te maximaliseren, kunnen functionele pennen ook configureerbaar zijn als algemene ingangen/uitgangen (GPIOS).
Om de ontwikkelingstijd te stroomlijnen, is JTAG-conforme scangebaseerde emulatie geïntegreerd in alle apparaten.Dit biedt niet-opdringerige realtime mogelijkheden die nodig zijn om digitale besturingssystemen op te lossen.Een compleet pakket code-generatietools van C-compilers tot de industrie-standaard codecomposer Studio ™;Debugger ondersteunt deze familie.Talloze externe ontwikkelaars bieden niet alleen ontwikkelingstools op apparaatniveau, maar ook op systeemniveauontwerp- en ontwikkelingsondersteuning.
De TMS320LF240XA- en TMS320LC240XA -apparaten, nieuwe leden van de TMS320C24X ™;Het genereren van digitale signaalprocessor (DSP) controllers, maken deel uit van de TMS320C2000 ™;Platform van vaste punt DSP's.De 240XA -apparaten bieden de verbeterde TMS320 ™;DSP-architectonisch ontwerp van de C2XX-kern CPU voor goedkope, goedkope en krachtige verwerkingsmogelijkheden.Verschillende geavanceerde randapparatuur, geoptimaliseerd voor digitale motor- en bewegingscontroletoepassingen, zijn geïntegreerd om een echte DSP-controller met één chip te bieden.Terwijl code-compatibel met de bestaande C24X ™;DSP -controller -apparaten, de 240xA biedt verhoogde verwerkingsprestaties (40 MIP's) en een hoger niveau van perifere integratie.Zie de sectie TMS320X240XA Apparaat Samenvatting voor apparaatspecifieke functies.
De 240XA -generatie biedt een scala aan geheugengroottes en verschillende randapparatuur op maat om te voldoen aan de specifieke prijs/prestatiepunten die nodig zijn voor verschillende toepassingen.Flash-apparaten van maximaal 32k woorden bieden een kosteneffectieve herprogrammeerbare oplossing voor volumeproductie.De 240XA-apparaten bieden een op wachtwoord gebaseerde "codebeveiliging" -functie die handig is bij het voorkomen van ongeautoriseerde duplicatie van eigen code die is opgeslagen in on-chip flash/ROM.Merk op dat op flash gebaseerde apparaten een opstart-ROM van 256 woorden bevatten om in-circuitprogrammering te vergemakkelijken.De 240XA-familie bevat ook ROM-apparaten die volledig pin-to-pins compatibel zijn met hun flash-tegenhangers.
Alle 240XA -apparaten bieden ten minste één module voor evenementenbeheer die is geoptimaliseerd voor digitale motorbesturing en stroomconversie -toepassingen.Mogelijkheden van deze module zijn onder meer center- en/of edge-uitgelijnde PWM-generatie, programmeerbare deadband om schietfouten te voorkomen en gesynchroniseerde analoog-naar-digitale conversie.Apparaten met dubbele gebeurtenismanagers maken meerdere motor- en/of converterregeling mogelijk met een enkele 240xa DSP -controller.Selecteer EV-pinnen zijn voorzien van een "input-qualifier" -circuit, dat onbedoelde pin-triggering door glitches minimaliseert.
De krachtige, 10-bit analoog-digitale converter (ADC) heeft een minimale conversietijd van 375 ns en biedt maximaal 16 kanalen analoge input.Door de autosequencing -mogelijkheid van de ADC kunnen maximaal 16 conversies plaatsvinden in een enkele conversiesessie zonder CPU -overhead.
Een seriële communicatie -interface (SCI) is geïntegreerd op alle apparaten om asynchrone communicatie te bieden aan andere apparaten in het systeem.Voor systemen die extra communicatie-interfaces vereisen, bieden de 2407A, 2406A, 2404A en 2403A een 16-bit synchrone seriële perifere interface (SPI).De 2407A, 2406A en 2403A bieden een communicatiemodule voor controller Area Network (CAN) die voldoet aan 2.0b -specificaties.Om de flexibiliteit van het apparaat te maximaliseren, kunnen functionele pennen ook configureerbaar zijn als algemene ingangen/uitgangen (GPIOS).
Om de ontwikkelingstijd te stroomlijnen, is JTAG-conforme scangebaseerde emulatie geïntegreerd in alle apparaten.Dit biedt niet-opdringerige realtime mogelijkheden die nodig zijn om digitale besturingssystemen op te lossen.Een compleet pakket code-generatietools van C-compilers tot de industrie-standaard codecomposer Studio ™;Debugger ondersteunt deze familie.Talloze externe ontwikkelaars bieden niet alleen ontwikkelingstools op apparaatniveau, maar ook op systeemniveauontwerp- en ontwikkelingsondersteuning.
