Kleine gelijkrichtercontrollerfamilie
Er is een nieuwe reeks compacte synchrone gelijkrichtercontrollers opgedoken die de ruimte op het bord kunnen verkleinen en de efficiëntie van laders en adapters kunnen vergroten met behulp van flyback-topologieën.
Ingenieurs die werken aan voedingen met hoge dichtheid krijgen een nieuwe optie om de rectificatie aan de secundaire zijde te verfijnen.De nieuwste kleine synchrone gelijkrichtercontrollers van STMicroelectronics richten zich op niet-complementaire active-clamp, resonante en quasi-resonante flyback-converters-architecturen die veel worden gebruikt in USB-opladers voor stroomvoorziening, wandstekkeradapters en andere schakelende voedingen.
De belangrijkste kenmerken zijn:
Ultracompacte synchrone gelijkrichtercontroller voor compacte vermogensfasen.
MOSFET-aansturing aan de secundaire zijde met nauwkeurige aan/uit-timing om diodegeleidingsverliezen te verminderen.
Meerdere varianten met poortaandrijvingen op logisch of standaardniveau en configureerbare uitschakelvertraging.
Hoogspanningsdetectie en gedefinieerd inschakelvenster voor robuuste werking.
Gate driver geschikt voor gematigde source/sink-stroom voor snelle overgangen.
Met slechts enkele vierkante millimeters zijn de controllers geoptimaliseerd voor moderne hoogfrequente ontwerpen, waardoor kleinere magnetische componenten mogelijk zijn zonder dat dit ten koste gaat van de efficiëntie.Ze vervangen traditionele diodes in de eindtrap door een MOSFET-gestuurd schema dat geleidingsverliezen minimaliseert door het apparaat precies te schakelen wanneer de stroom vloeit en het uit te schakelen wanneer het naar nul vervalt.
Met meerdere varianten kunnen ontwerpers de controller afstemmen op hun MOSFET-keuzes en lay-outbehoeften: de opties omvatten poortaandrijvingen op logisch en standaardniveau, evenals verschillende uitschakelvertragingsinstellingen om parasitaire inductanties in het afvoerpad te compenseren.Een goed gedefinieerd inschakelvenster verbetert de robuustheid en voorkomt foutief schakelen tijdens inactieve of bel-intervallen die vaak voorkomen bij lichte belasting of in de buurt van de grens van geleidingsmodi.
Door spanningsdetectie op de MOSFET-afvoer kan de controller het schakelen afstemmen op de demagnetisatie van de transformator onder verschillende geleidingsomstandigheden, wat zich direct vertaalt in lagere schakelverliezen en een verbeterde algehele efficiëntie vergeleken met gelijkrichting met alleen diodes.De gate-driver zelf kan apparaten met een middelhoge lading aan, waarbij de stroom op agressieve wijze wordt aangevoerd en verlaagd om de overgangstijden te verkorten.

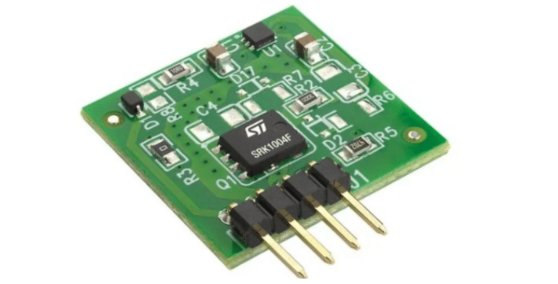

Ontwerpers zullen deze controllers vinden in compacte borden waar de ruimte schaars is en de energienormen de efficiëntiedoelstellingen steeds hoger opdrijven.Naast de apparaten zijn er evaluatieborden beschikbaar om het prototypen en het afstemmen van de prestaties te versnellen.
