Geheugenbandbreedte het AI-tijdperk binnendringen
Met dubbele I/O-interfaces en een verfijnd laagspannings-TSV-ontwerp hervormt HBM4 de manier waarop geheugenstacks de doorvoer ondersteunen onder belasting op datacenterschaal.

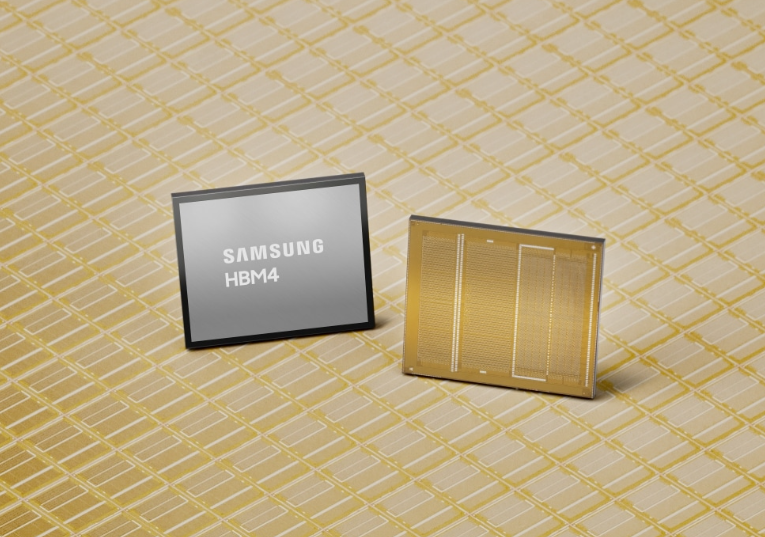

Samsung Electronics heeft zijn HBM4-geheugen geïntroduceerd en is begonnen met massaproductie, wat het bedrijf markeert als een primeur in de sector voor de volgende generatie geheugenstandaard met hoge bandbreedte.Het apparaat richt zich op AI-computing en datacenter-workloads die een hogere doorvoer en energie-efficiëntie vereisen.
De nieuwe geheugenstack is gebouwd met behulp van het 10 nm-klasse DRAM-proces (1c) van de zesde generatie en een 4 nm logische basischip en is ontworpen om de prestaties, betrouwbaarheid en energie-efficiëntie te maximaliseren.De architectuur levert een consistente gegevensoverdrachtsnelheid van 11,7 Gbps, met schaalbare prestaties tot 13 Gbps.Dit overtreft de 8Gbps-industriebenchmark met ongeveer 46% en vertegenwoordigt een stijging van 1,22x ten opzichte van de maximale pinsnelheid van 9,6Gbps van HBM3E.
De totale bandbreedte per stack bereikt maximaal 3,3 TB/s, een toename van 2,7x ten opzichte van zijn voorganger.Met behulp van 12-laags stapeltechnologie variëren de capaciteiten van 24 GB tot 36 GB, met een toekomstige 16-laags configuratie gepland om de capaciteit uit te breiden tot 48 GB.
Om de verdubbeling van data-I/O's van 1.024 naar 2.048 pinnen aan te pakken, werden geavanceerde ontwerptechnieken met laag vermogen in de kernchip geïntegreerd.Het geheugen bereikt een verbetering van 40% in energie-efficiëntie dankzij laagspannings-through-silicium via (TSV) technologie en optimalisatie van het stroomdistributienetwerk.De thermische weerstand verbetert met 10%, terwijl de warmteafvoer met 30% toeneemt in vergelijking met HBM3E.
Een nauw geïntegreerde Design Technology Co-Optimization (DTCO) tussen gieterij- en geheugenactiviteiten ondersteunt de opbrengst- en kwaliteitscontrole, terwijl interne geavanceerde verpakkingsmogelijkheden de productiecycli helpen stroomlijnen.
Sang Joon Hwang, Executive Vice President en Head of Memory Development bij Samsung, zegt: “Door gebruik te maken van onze procesconcurrentiekracht en ontwerpoptimalisatie zijn we in staat om substantiële prestatieruimte te garanderen, waardoor we kunnen voldoen aan de escalerende vraag van onze klanten naar hogere prestaties, wanneer zij deze nodig hebben.”
