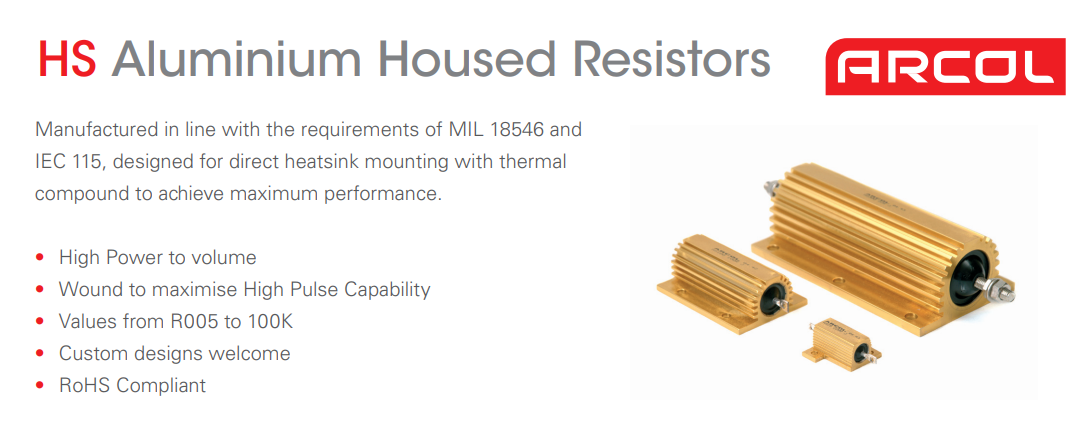

HS aluminium huisweerstanden door Arcol
Dit document biedt gedetailleerde informatie over de door HS aluminium gehuisveste weerstanden vervaardigd door Arcol.Deze weerstanden zijn ontworpen in overeenstemming met MIL 18546 en IEC 115, geschikt voor directe koellichaambevestiging met thermische verbinding om optimale prestaties te bereiken.
Belangrijkste kenmerken van de HS -weerstanden zijn:
-High Power-to-Volume-verhouding.
- Wond om de hoge pulscapaciteit te maximaliseren.
- Beschikbaar in een breed scala van ohmische waarden van R005 tot 100K.
- Aangepaste ontwerpen zijn ook beschikbaar.
- RoHS-conformiteit.
Het document presenteert ook de volgende specificaties en kenmerken:
- Tolerantie: standaardtoleranties zijn ± 5% (j) en ± 10% (k), maar andere toleranties zoals ± 1% (f), ± 2% (g) en ± 3% (h) zijn ook beschikbaar.Voor lage ohm -waarden is de tolerantie typisch ± 5% voor waarden groter dan of gelijk aan R05, en ± 10% voor waarden die kleiner zijn dan of gelijk aan R047.
- Temperatuurcoëfficiënten: typische waarden zijn 100 ppm voor ohmische waarden minder dan 1K en 25 ppm voor ohmische waarden groter dan 1K.Neem voor lagere TCR's contact op met Arcol.
- Isolatieweerstand (droog): minimaal 10.000 MΩ.
- Power -dissipatie: bij hoge omgevingstemperaturen wordt de dissipatie lineair afgeleid tot nul bij 200 ° C.
- Ohmische waarden: de weerstanden zijn beschikbaar in een breed scala van ohmische waarden, afhankelijk van de wattage -grootte.Om een lage inductieve weerstand op te geven, voegt u "N" toe vóór de HS -seriecode.Bijvoorbeeld NHS50.De Ohmische waarde van de NHS -weerstand wordt verkregen door de standaard HS -maximale waarde met 4 te delen en de werkspanning wordt gedeeld door 1,414.
Het document bevat een tabel met elektrische specificaties voor elke weerstandsgrootte, inclusief vermogensclassificatie op een standaard koellichaam, vermogensclassificatie zonder een koellichaam, weerstandsbereik, beperkende elementspanning, spanningsbestendig AC -piek, spanningsbestendig AC RMS, bij benadering gewicht, typisch oppervlaktestijgingWanneer gemonteerd op een koellichaam en de standaard koellichaam.
Bovendien biedt het document informatie over warmtedissipatie, bestelprocedures en de contactgegevens van de fabrikant.Het is belangrijk op te merken dat de informatie in dit document zonder kennisgeving kan veranderen, en het is de verantwoordelijkheid van de klant om ervoor te zorgen dat de geselecteerde component geschikt is voor de beoogde toepassing.Bij twijfel wordt het aanbevolen om Arcol te raadplegen.
Ga voor meer informatie en bestellen naar de website van de fabrikant.
