Naarmate transistoren steeds kleiner worden, is het echte prestatieknelpunt verschoven van interne logica naar interconnectie en verpakking.Flip Chip, met zijn laag-parasitaire onderlinge verbinding, herdefinieert de bovengrens van chipprestaties.

Bij het beoordelen van materialen over I/O- en Pad Ring-ontwerp komt een sterk besef naar voren: hoewel we ons vaak concentreren op transistors, architectuur en processen bij het bespreken van chipprestaties, ligt wat de werkelijke snelheid echt beperkt vaak buiten de kernchip.

Vroeger beschouwden we een chip als een pure zwarte doos voor computers; sterkere interne logica betekent automatisch hogere prestaties.Toch herinneren deze documenten ons aan een fundamentele waarheid: een chip functioneert alleen als hij verbinding maakt met de buitenwereld.Elke stap op het pad van chip naar systeem, inclusief I/O, stroomvoorziening, verpakking en PCB, introduceert latentie, ruis, stroomverbruik en onzekerheid.

Vooral wanneer I/O-ontwerpdoelen veel verder gaan dan eenvoudige signaaloverdracht, waarbij aandrijfsterkte, niveauverschuiving, impedantie-matching en ESD-bescherming in één keer nodig zijn, wordt het duidelijk dat I/O niet alleen een circuitontwerp is, maar een volledige systeemtechnische uitdaging.

Belangrijker nog is dat naarmate de omvang van de rekenkracht en de verpakking complexer worden, het pad van de chip naar het externe systeem – evoluerend van Wire Bond naar Flip Chip, vervolgens naar SiP en HBM – alleen maar uitdagender is geworden en steeds meer een knelpunt wordt.Bij modern chipontwerp gaat het voor een groot deel niet langer alleen om snel computeren, maar ook om efficiënt verbinding maken.

Vanuit dit perspectief zijn I/O en Pad Ring niet langer randdetails.Ze vormen de eerste drempel die bepaalt of een chip goed kan presteren in echte systemen.

Wat het rapport werkelijk overbrengt

De echte moeilijkheid bij het ontwerpen van chips ligt niet alleen in het interne computergebruik, maar ook in de stabiele, efficiënte verbinding met de buitenwereld.

Kernconcept: Chips zijn geen geïsoleerde eilanden; I/O is de interface in de echte wereld

Het pad van chip naar extern systeem omvat:

  • I/O-circuits
  • Verpakking
  • PCB
  • Montage op systeemniveau

Zodra signalen de chip verlaten, leiden langere verbindingen tot een scherpe stijging van de latentie, parasitaire capaciteit en inductie.

Conclusie: I/O en verpakking vormen het eerste fysieke knelpunt tussen een ideale chip en een echt werkend systeem.

De aard van verpakkingen: systeemprestaties beperken

Een verpakking doet meer dan alleen de chip verbinden;het vormt:

  • Elektrische prestaties (RLC-parasieten, impedantie)
  • Thermisch beheer
  • Mechanische bescherming
  • Hoogspanningsisolatie

De verpakking zelf is een complex elektrisch-thermisch-mechanisch systeem.Het creëert een fundamenteel conflict:

Hogere I/O-vereisten versus steeds complexere parasitaire effecten.

Belangrijk keerpunt: Wire Bond vs. Flip Chip

Het document benadrukt het essentiële verschil tussen de twee interconnect-technologieën:

Draadverbinding
Lange draden → hoge RLC-parasieten → lagere prestaties
Lagere kosten

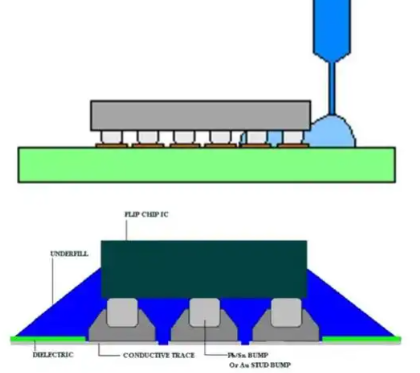

Flip-chip
Korte verbindingen → lage parasieten → hoge prestaties
Ondersteunt ultrahoge I/O-dichtheid
Hogere kosten

Trend: De verpakking verschuift van goedkope verbindingen naar hoogwaardige interconnecties.

De aard van I/O-circuits: aandrijf- en beveiligingssystemen

Moderne I/O-circuits moeten het volgende bereiken:

  • Bestuur grote capacitieve belastingen op bordniveau
  • Niveauverschuiving (bijv. 1,2 V naar 3,3 V)
  • Impedantie-aanpassing
  • Ruisreductie
  • ESD-bescherming

I/O-circuits zijn niet langer eenvoudige uitbreidingen van logica;ze vertegenwoordigen toegewijde interface-engineering.

Verborgen prestatiemoordenaars: ESD en stroomruis

Het rapport benadrukt twee cruciale uitdagingen:

1. ESD (elektrostatische ontlading)
Een van de grootste bedreigingen voor de betrouwbaarheid van IC's, omdat speciale beveiligingscircuits zoals diodeklemmen nodig zijn.

2. SSO (gelijktijdig schakelgeluid)
Meerdere I/O-schakelingen tegelijkertijd veroorzaken onmiddellijke stroompieken, spanningsdalingen en ruis die nauw verband houdt met de inductie van de behuizing.

In wezen zijn I/O-problemen nauw verbonden met de integriteit van de stroomvoorziening.

Padring: een structuur op systeemniveau aan de rand van de chip

Een Pad is meer dan een soldeerpunt.Het integreert:

  • I/O-eenheden
  • Krachtring
  • ESD-beschermingsnetwerk

Het ontwerp omvat de opstelling van de pads (in-line, gespreid, CUP) en afwegingen tussen oppervlakte en I/O-aantal.

De Pad Ring dient als systeeminterfacelaag tussen chip en pakket.

Systeemevolutie: van SoC tot SiP / Chiplet

Een belangrijke trend die in het rapport wordt benadrukt:

  • SoC: Integratie op één chip
  • SiP: Multichip-integratie in één pakket

Voordelen zijn onder meer een verbeterde opbrengst, gemengde procesknooppunten en integratie van HBM, fotonica en andere componenten.

Systeemintegratie verschuift van binnenin de chip naar binnenin de verpakking.

Evolutie van geavanceerde verpakkingen

Er ontstaat een duidelijk stappenplan:

  • MCM (multi-chipmodule)
  • Silicium-tussenlaag (2,5D)
  • HBM-integratie

De interconnectiedichtheid neemt voortdurend toe, waardoor I/O-mogelijkheden de belangrijkste beperkende factor worden.

Conclusie

Het echte knelpunt van de chipprestaties is niet langer de interne logica, maar I/O, de verpakking en externe verbindingen.Deze elementen bepalen of een chip efficiënt kan werken in echte systemen.
