Compact vermogen voor brede invoersystemen

Het ontwerpen van stroomcircuits voor een brede input en krappe ruimte is moeilijk.Deze oplossing kan de spanningsregeling, de warmtebehandeling en de systeemveiligheid vereenvoudigen.



Ontwerpingenieurs die zich bezighouden met industriële besturing, energiesystemen, gebouwautomatisering en hoogspanningsgelijkstroomtoepassingen hebben vaak moeite met het ontwerpen van compacte, betrouwbare vermogensfasen die een breed ingangsspanningsbereik aankunnen en tegelijkertijd voldoen aan de efficiëntie-, thermische en EMC-limieten.De ruimte is beperkt, de thermische marges zijn krap en externe bescherming en filtering zorgen voor extra ontwerptijd en risico's.

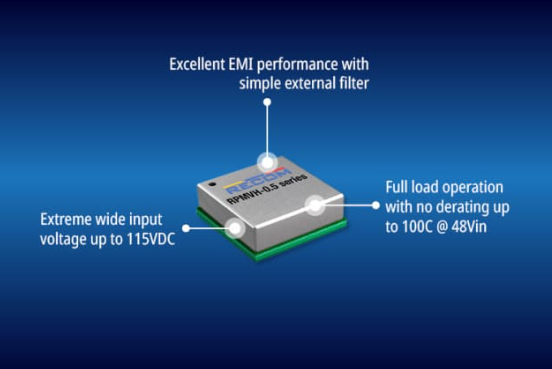

RECOM heeft een compacte, niet-geïsoleerde buck-regelaarmodule ontwikkeld die een volledig gereguleerde 0,5A-uitvoer levert bij vaste spanningen van 3,3V, 5V, 12V of 24VDC vanaf ingangsspanningen tot 115VDC.Met een efficiëntie van 90% en een thermisch verbeterd pakket, werkt de module op volledige belasting tot 100°C, met gecontroleerde derating tot 120°C, waardoor de behoefte aan externe koeling en een complex thermisch ontwerp wordt verminderd.

De module integreert belangrijke systeemfuncties zoals output-trimming, sequencing, aan/uit-regeling en power-good-signalen, waardoor ingenieurs de systeemcontrole, het opstartgedrag en de monitoring kunnen vereenvoudigen.Ingebouwde bescherming tegen oververhitting, overstroom en kortsluiting verminderen het ontwerprisico en verbeteren de systeembetrouwbaarheid in zware omgevingen.

Voor toepassingen met strikte EMC-limieten en ruimtebeperkingen is het apparaat gehuisvest in een compact DOSA-compatibel LGA-pakket van 12,19 x 12,19 x 3,75 mm met zeszijdige afscherming.Dit ontwerp ondersteunt sterke EMC-prestaties en efficiënte warmteafvoer.Met een eenvoudig extern filter voldoet het aan de EN 55032 Klasse B geleide emissienormen, waardoor de naleving van industriële en commerciële producten wordt vergemakkelijkt.
