Geavanceerde oscilloscopen voor 1,6 T optische transceiver -testen

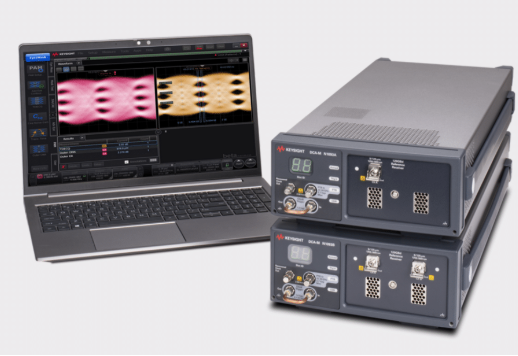

Keysight Technologies, Inc.Has onthulde twee oscilloscopen die zijn ontworpen voor het testen van 1.6T optische transceivers: een enkel optisch kanaal DCA-M en een dubbele optisch kanaal DCA-M bemonsteringscilloscoop.Ontwikkeld voor maximale optische meetgevoeligheid en geïntegreerd klokherstel tot 120 GBaud, deze instrumenten voldoen aan de toenemende eisen van high-speed optische interconnects in AI-aangedreven datacenters.

Aangezien AI Data Center Networks snel 1.6T optische interconnects implementeren, staan ​​ingenieurs voor uitdagingen bij het handhaven van signaalintegriteit bij extreme gegevenssnelheden.

Ze maken efficiënte, geautomatiseerde testen in de productie mogelijk, waardoor de naleving van de industriële normen wordt gewaarborgd met behoud van hoge doorvoer en nauwkeurigheid.Als onderdeel van de uitgebreide 1.6T-testportfolio van het bedrijf, bieden deze geavanceerde DCA-M-bemonsteringscilloscopen een snelle optische signaalanalyse met maximaal 240 Gbps per baan.Belangrijkste voordelen zijn onder meer:

Verbeterde meetmarge-De oscilloscopen hebben ultra-lage optische kanaalruis (minder dan 15 µW) en minimale intrinsieke jitter (onder 90 FS), met behoud van meetnauwkeurigheid en betrouwbaarheid voor 1,6 T-zendontvangers.Dit zorgt ervoor dat ingenieurs voldoen aan strikte ontwerpspecificaties en optimaliseren de prestaties.
Vereenvoudigde testopstelling en compliance-verzekering-Met geïntegreerde klokherstel ter ondersteuning van baudrates tot 120 GBD, elimineert de nieuwe DCA-M de behoefte aan afzonderlijke subrentes signaalroutering, het verminderen van de systeemcomplexiteit en het waarborgen van de naleving van de industrie.
Geoptimaliseerde productie-efficiëntie-Flexoto optische testoptimalisatiesoftware integreert naadloos met de DCA-M, het maximaliseren van de testefficiëntie en het verminderen van de totale kosten van de test.Gebouwd op het Trusted FlexDCA-platform, levert het toonaangevende optische golfvormanalyse.
De enkele optische kanaal DCA-M biedt een breed golflengtebereik van 250 tot 1350 nm bij werking van één modus.Het beschikt over een optische bandbreedte van 60 GHz met systeemimpulsresponscorrectie (SIRC), waardoor precieze metingen worden gewaarborgd.Met hoge gevoeligheid en ruisniveaus onder 15 µW maakt het een nauwkeurige analyse van hoge data-snelheid mogelijk met jitter onder 90 FS (met optie PTB).Het apparaat ondersteunt geïntegreerd klokherstel voor tarieven tot 120 GBD (opties CDR en CRX) en levert snelle doorvoer met een monstersnelheid van 250 kHz.Het compacte ontwerp zorgt voor een kleine voetafdruk.

De dubbele optische kanaal DCA-M bemonsteringscilloscoop is ontworpen voor veelzijdige analyse van de gegevenssnelheid, met een breed bereik van 1 GB/s tot 120 GBAUD.Het omvat elektrische kanalen met bandbreedtes tot 50 GHz en biedt een uitzonderlijk lage intrinsieke jitter van slechts 90 FS RMS.Bovendien ondersteunt het zowel multimode- als single-mode-werking over enkele tot quad-channel modellen, waardoor flexibiliteit in verschillende testtoepassingen wordt gewaarborgd.

OSA MOK, CMO van Terahop, benadrukte de rol van Keysight bij het versnellen van 1.6T optische oplossingen: "Keysight's toewijding aan krachtige testtechnologieën zal de volgende golf van AI Compute Networking aansturen."

Dr. Joachim Peerlings, VP van Network and Data Center Solutions bij Keysight, voegde eraan toe: "Naarmate AI-infrastructuur evolueert, zijn we er trots op de industrie-innovatie te ondersteunen, waardoor snellere time-to-market en verbeterde prestaties mogelijk worden."
