De Ultimate Node War in het Nano-Process-tijdperk begint (i)
In 2022 zal de halfgeleiderindustrie de massaproductiefase van het 3NM -proces betreden. In de eerste helft van het jaar kondigde Samsung de massaproductie van 3NM -chips aan, maar klanten en output waren zeer beperkt. In de tweede helft van het jaar begon TSMC ook de massaproductie van 3NM -chips, maar alleen voor enkele van de nieuwe mobiele telefoons van Apple. Processors, vergelijkbaar met Samsung, TSMC bereikten ook geen massaproductie in het eerste jaar. De output van 3nm proceschips is afhankelijk van de prestaties en de opbrengstprestaties van de verbeterde versies van Samsung en TSMC in 2023.3NM massaproductie is zo moeilijk, de volgende 2nm- en 1Nm -knooppunten zullen uitdagender zijn, vooral 1 Nm, die de limiet van het procesknooppunt op nanoschaal heeft bereikt, en als het naar voren evolueert, is het Angstrom (A, 1 Nm = 10a). Daarom, wie kan het onderzoek en de ontwikkeling en de massaproductie van de 1NM -procestechnologie doen en deze eerst in de industrie lanceren, zal een sterke symbolische betekenis hebben.

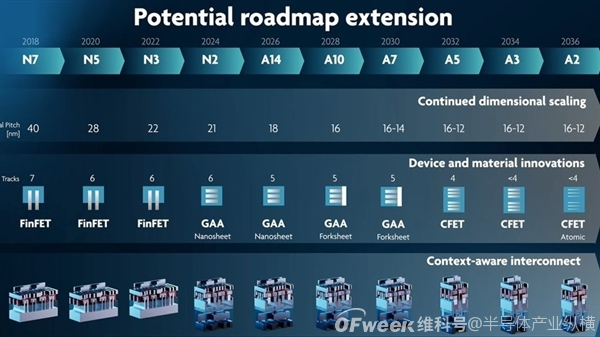

Volgens de ontwikkelingsroutekaart gepland door IMEC (België Microelectronics Center), wordt verwacht dat het een massaproductie van 1 NM -procestechnologie zal bereiken in 2028, A7 (0,7 Nm) in 2030 en A5, A3 en A2 -processen respectievelijk.
De verandering van de metalen poortafstandsindex die de procesdichtheid echt bepaalt, is echter niet zo groot als het procesnummer. Zelfs de A7 tot A2 -procesprocessen liggen tussen 16 nm en 12 nm, en de dichtheid kan mogelijk niet veel worden verbeterd. Bovendien kan het resulterende kwantumtunnelingeffect bij het bereiken van de buurt van het knooppunt van 1 NM conventionele halfgeleiderprocessen niet effectief maken.
Bovendien moet ook de transistorstructuur worden gewijzigd om de procestechnologie van 1 Nm en lager te realiseren. Samsung en TSMC verlieten respectievelijk de 3 nm en 2 nm knooppunten en wendden zich tot de Gaafet -structuur. Na 1 nm zal de industrie in het algemeen wenden tot de CFET -transistorstructuur. Niet alleen transistoren, maar ook andere gerelateerde technologieën moeten worden opgewaardeerd, zoals bedrading, lithografiemachines, enz., Waarvoor een reeks technologische doorbraken vereist is.
